Moscow City Naberezhnaya Tower - B Blok, Moskova, Rusya

Moskova şehrinin önemli projelerinden birisi olan Moscow City projesi içinde yer alan Naberezhnaya Tower üç bloktan oluşmaktadır. I.Etapta A ve B blokların inşaatı planlanmış, 17 katlı A Blok 2004 yılında tamamlanmıştır. 27 Kattan oluşan B blok 29.800m2'si kiralanabilir olmak üzere toplam 57.000m2 kapalı alana sahiptir, inşaat Enka İnşaat ve Sanayi A.Ş. tarafından yapılmaktadır. II.Etap kapsamında ise 57 kattan oluşan C Blok inşa edilecektir.

Binadaki tüm ısıtma havalandırma iklimlendirme sistemleri, bir çok elektriksel veya elektromekanik sistemler bina otomasyon sistemi tarafından kontrol edilmektedir. Binada yaklaşık 10.000 nokta kontrol edilmekte veya izlenmektedir.
Binada ısıtma/soğutma amaçlı kullanılan 1850 adet fan coil de bireysel oda kontrol sistemine bağlanmıştır. Soğutma grupları ve elektrik ana dağıtım panolarının tüm parametreleri openlik sistemi üzerinden merkezden izlenmektedir.

Bu amaçla binada Honeywell Excel 100/500 Kontrolörler; Excel 10 fan coil kontrol sistemi; Excel Openlink; Honeywell EBI (Enterprise Building Integrator)Grafik Merkez Yazılımı kullanılmıştır.
(Mart 2006'da tamamlanmıştır.)


Nokta Özetleri Çalışması-CP2701

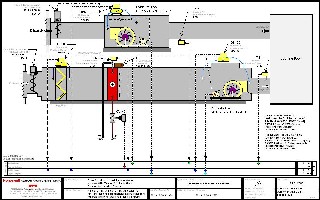

Otomatik Kontrol Prensip Şemaları

Otomatik Kontrol Senaryosu

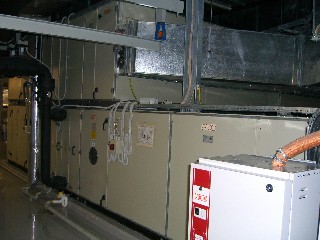

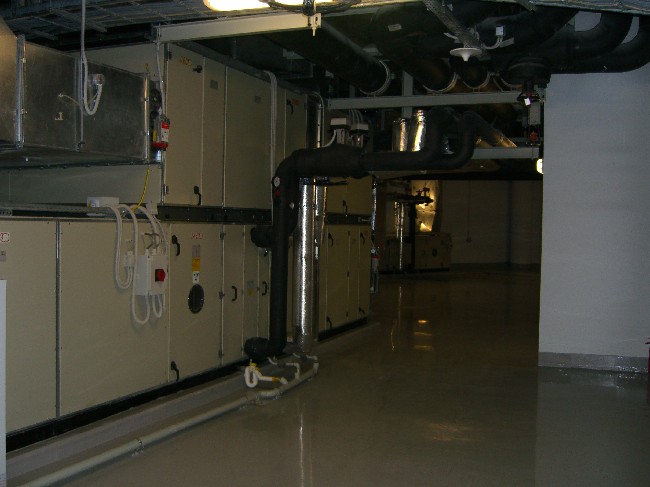

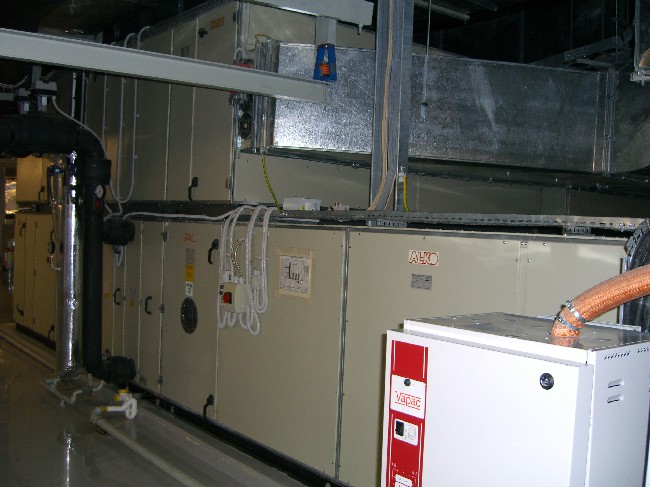

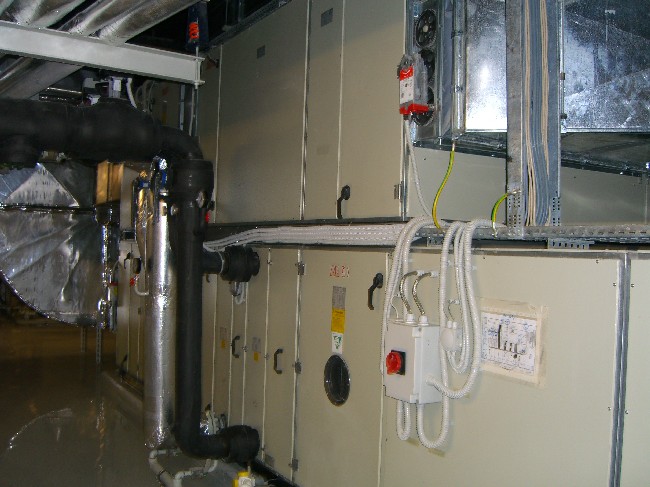

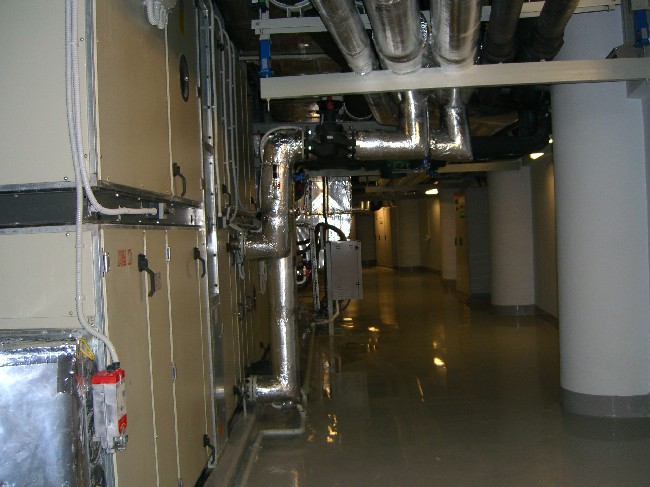

Teknik Hacimler-Klima Santralları

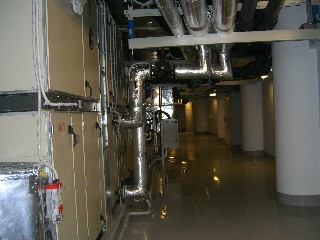

Teknik Hacimler-Klima Santralları

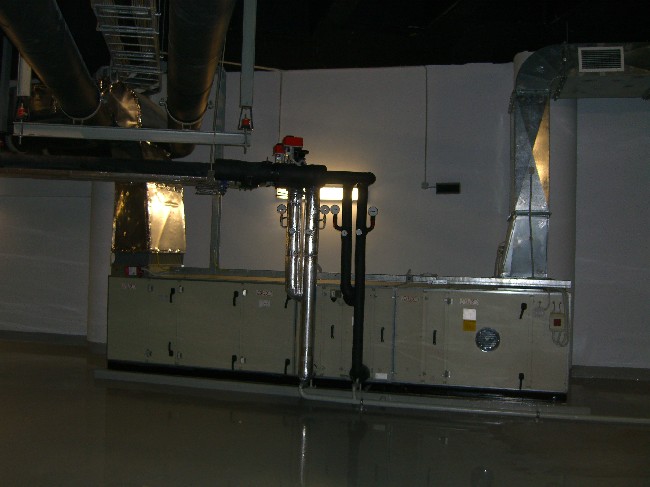

Teknik Hacimler-Klima Santralları

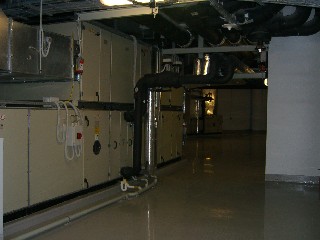

Teknik Hacimler-Klima Santralları

Teknik Hacimler-Klima Santralları

Teknik Hacimler-Klima Santralları

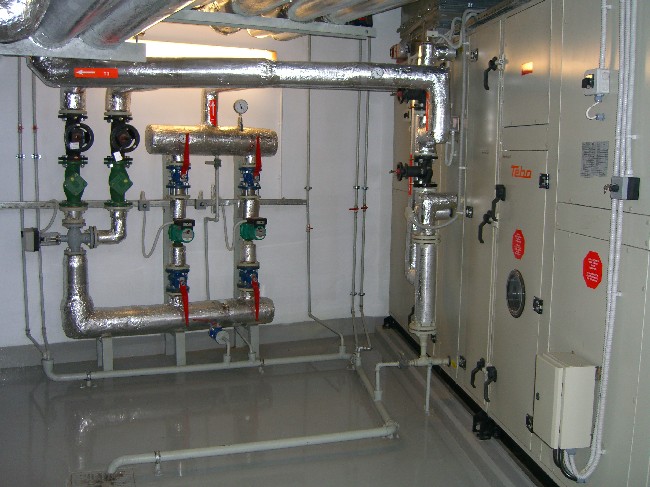

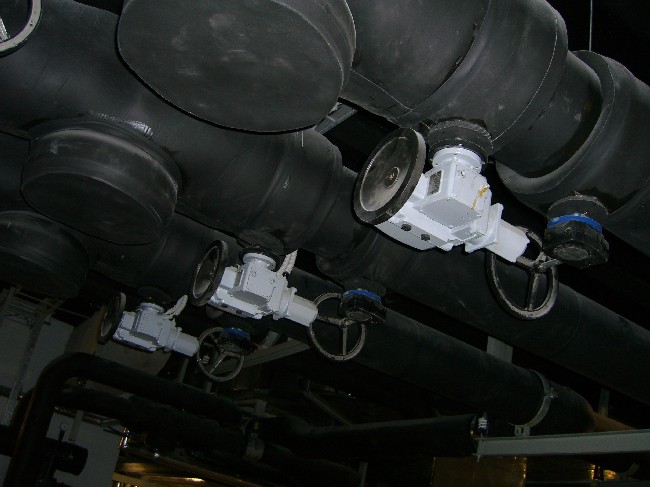

Soğutma Devresi Kelebek Vanaları

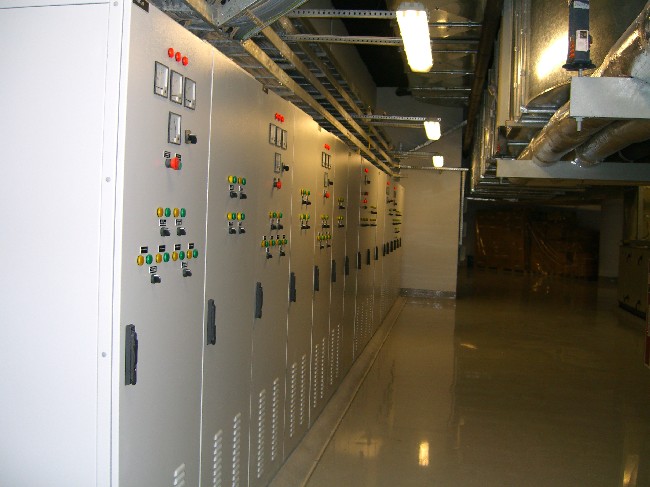

Motor Kontrol (MCC) Panelleri-Ark Elektrik

Otomasyon Panelleri (CP) Bilgi Sayfaları

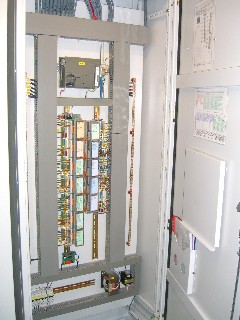

Teknik Hacimler CP Panelleri

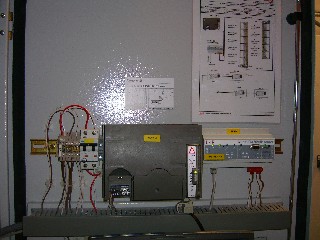

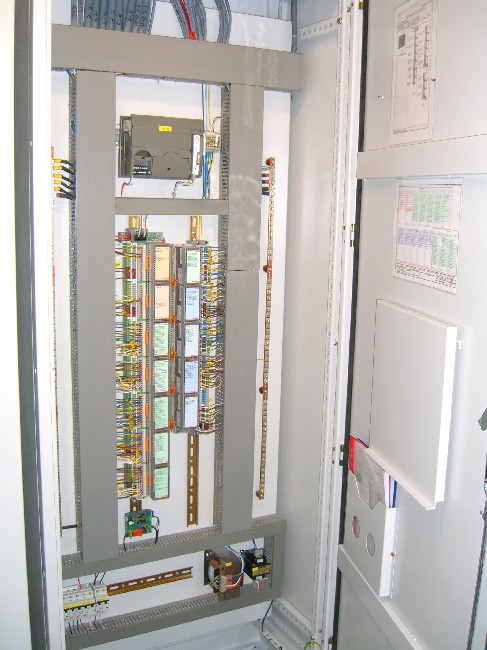

Kat CP Panelleri

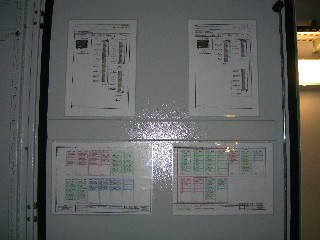

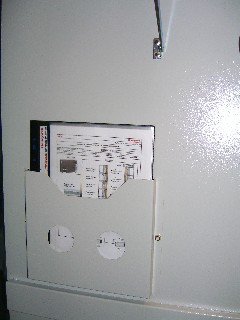

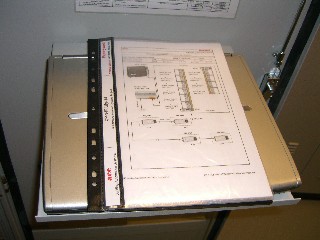

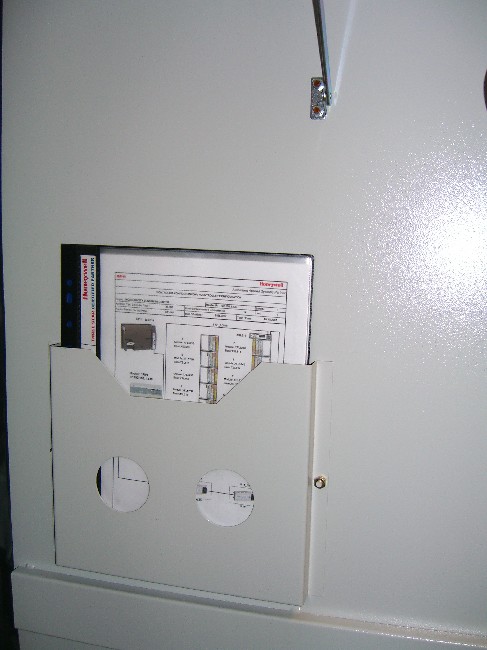

Kat CP Panelleri-Teknik Dosya Cebi

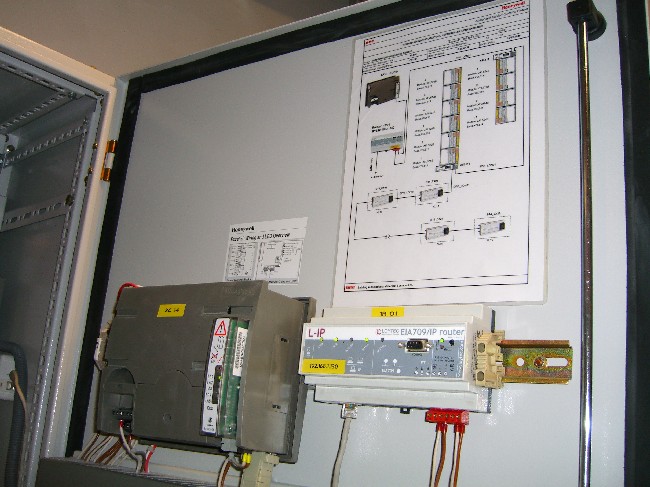

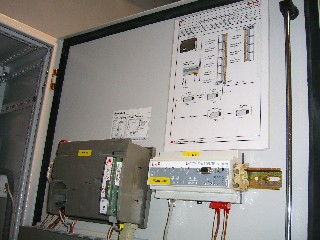

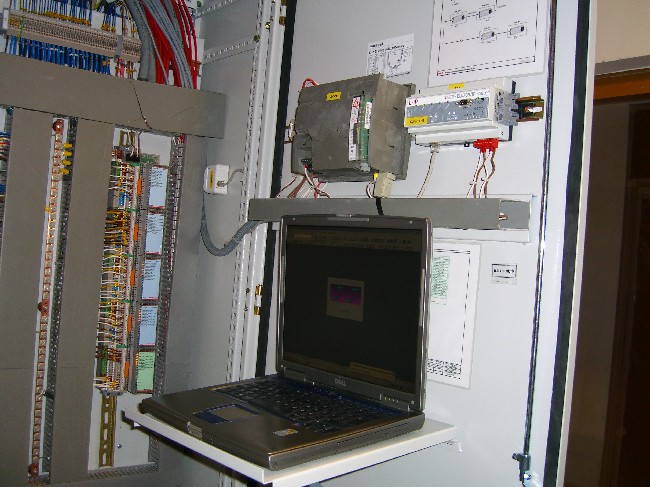

Kat CP Panelleri-CPU/Router

Kat CP Panelleri-CPU/Router

Kat CP Panelleri-CPU/Router

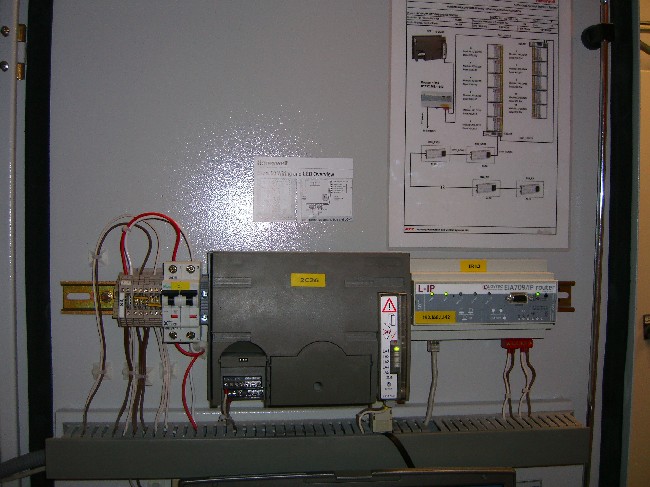

Kat CP Panelleri-CPU/Router

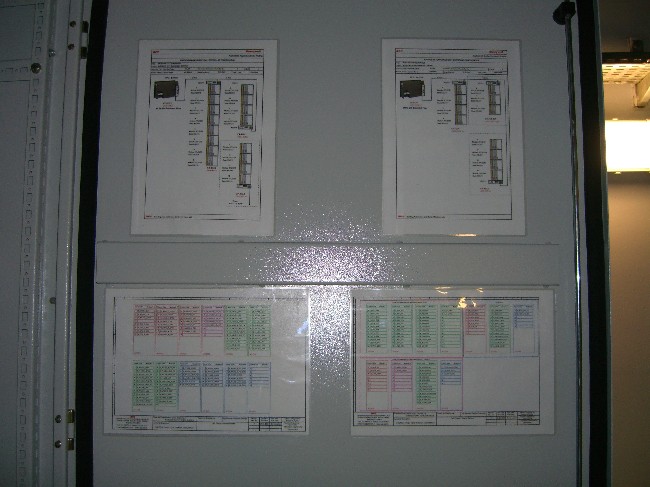

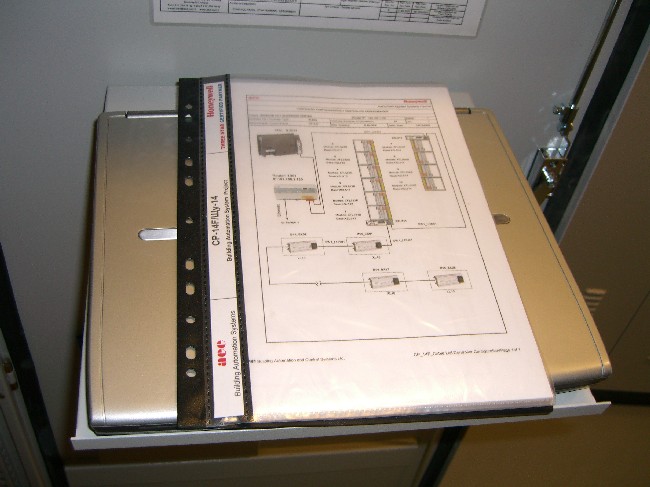

Kat CP Panelleri-Teknik Bilgi Dosyası

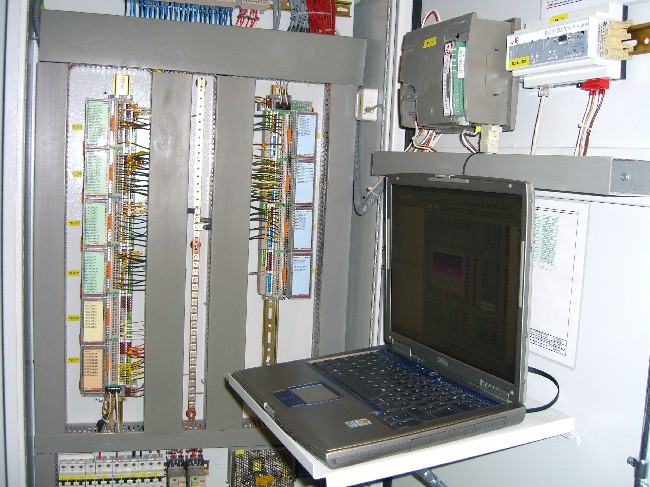

Grafik Merkez Kurulum Çalışmaları

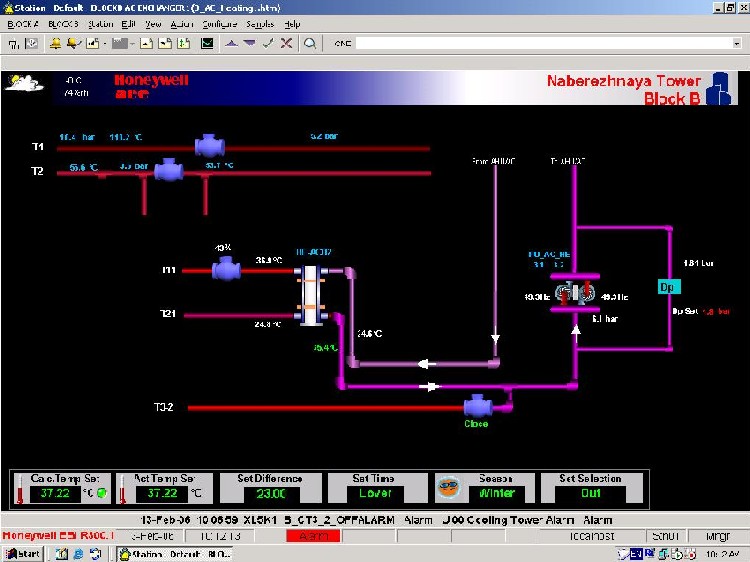

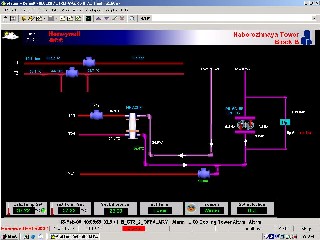

Eşanjör Devresi Grafik Ekran Görüntüsü

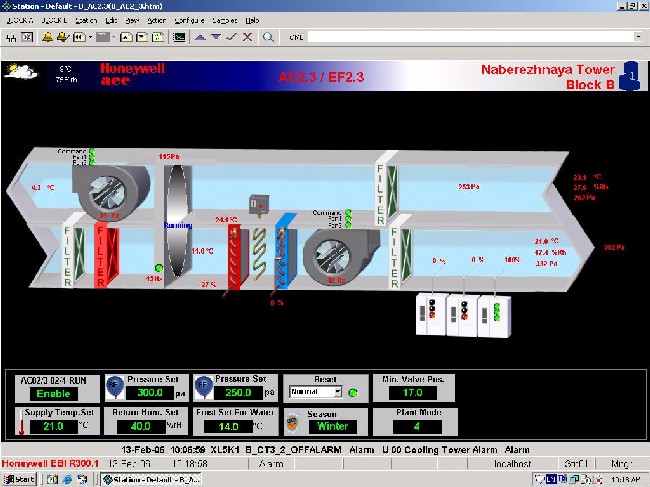

AC2.3 Santralı Grafik Ekran Görüntüsü

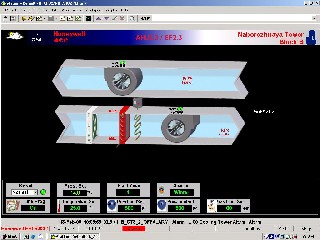

AHU2.3 Santralı Grafik Ekran Görüntüsü
